Zeitgesteuerte Heuraufen sind super und sie erleichtern die pferdegerechte Fütterung enorm! Wie du dir für deinen Offenstall eine zeitgesteuerte Heuraufe selber bauen kannst, das verrät dir der folgende Text.
Gastbeitrag von Margaretha Lauterwald
An dieser Stelle möchte ich über den Bau unserer automatischen und zeitgesteuerten Heuraufe berichten. Diese Art der Fütterung bringt viele Vorteile und auch gleichzeitig eine enorme Arbeitserleichterung mit sich, daher möchte ich diese Art der Fütterung weiter verbreiten und meine Erfahrungen mit dir teilen.
Oft fehlt es uns Frauen (meist sind die Pferdemenschen ja alles Frauen) an handwerklichen Fertigkeiten und oder so wie bei mir, einfach an geistiger Vorstellungskraft. Daher hat sich mein Mann erbarmt und mit dem Bau begonnen, den ich für euch dokumentiert habe.
Natürlich ist jeder Offenstall anders und hat andere Gegebenheiten, daher kann man meine Raufe vielleicht nicht 1:1 in jedem Stall übernehmen. Aber ich hoffe, dass ich euch Anregungen zum Bau liefern kann. Das Grundgerüst der Technik ist im Grunde für diese Art der Raufe überall gleich und kann daher gut für andere Ställe angepasst werden.
Schritt für Schritt zur zeitgesteuerten Heuraufe
1. Planung
In meinem Stall befindet sich ein Heulager, in welches ich die Raufe integrieren wollte. So könnte ich direkt Heu aus dem Lager in die Raufe füllen, damit würde es sauber und trocken bleiben und die Befüllung würde schnell und ohne Umstände funktionieren.
Zudem ist die Fläche vor dem Heulager gepflastert: Die Pferde würden sauber und trocken stehen ohne eine Matschentwicklung, die uns Pferdehalter oftmals im Winter in die Irre treibt.
2. Material- und Kostenübersicht

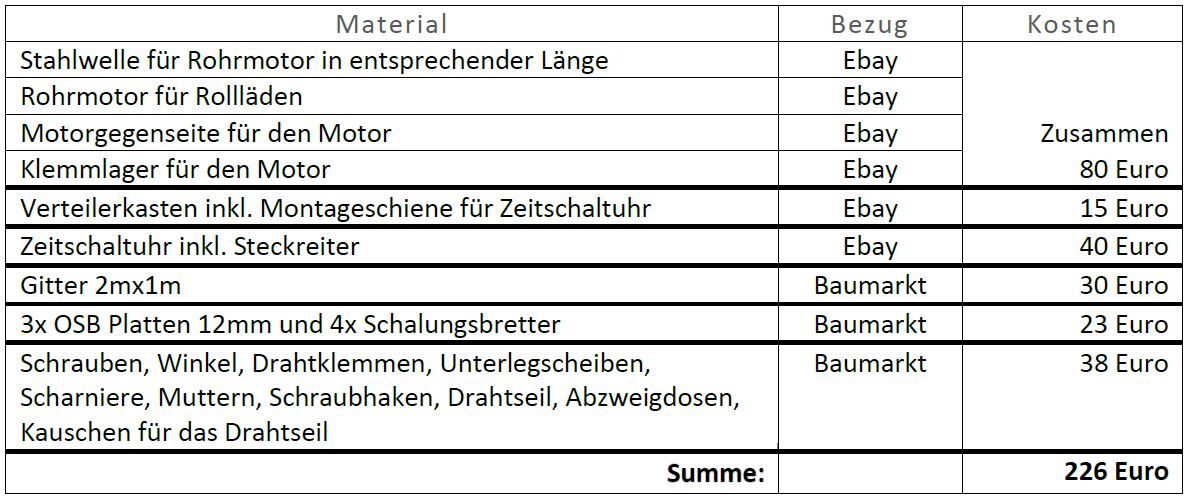

Bei dem Material, das ich online bezogen habe, sind die Versandkosten bereits mitgerechnet. In der Liste fehlt nur die Rundstahlkette (war bei mir bereits vorhanden, ca. 1,50€/ lfm im Baumarkt) und das Elektrik-Zubehör.
Hier findest du eine Übersicht der Produkte, ob sie so zusammenpassen, musst du jedoch selbst überprüfen:
- Funktionsbeschreibung:Analoge Zeitschaltuhr60-Minuten-Programm1 KanalOhne GangreserveNetzsynchronKürzeste Schaltzeit: 75 SekundenSchaltungsvorwahlSchaltzustandsanzeige6 Steckreiter im LieferumfangTechnische Daten:Betriebsspannung: 230 V ACFrequenz: 50 HzAnzahl Kanäle: 1Montageart: Fronttafeleinbau/WandmontageAnschlussart: SchraubklemmenAntrieb: SynchronmotorProgramm: 60-Minuten ProgrammSchaltleistung bei 250 V AC cos ? = 1: 10 ASchaltleistung bei 250 V AC cos ? = 0 6: 2 AKürzeste Schaltzeit:
- Zubehör
- Zubehör
- Rollladenwellen-Set 110 cm 8-kant Stahlwelle verzinkt
- Passend für unsere Rolladenmotor Serie 3T45
- Set bestehend aus einer Welle 110 cm, Walzenkapsel und Schraube
- Geeignet für Rollladenbehang/Rollladenpanzer mit einer Lamlellenhöhe > 40 mm
- Durchmesser/Schlüsselweite: 60 mm
- Dieser leistungsstarke Rollladenmotor mit 30 Nm Drehmoment und 60 kg Zugkraft eignet sich für Rollläden mit SW60 Wellen (60 mm achtkant), inkl. SW60 Adapter und Montagezubehör, bis 9 m² PVC- / 7 m² ALU-Rollladenfläche.
- TÜV geprüfte Fachhandelsware: 3T-MOTORS Rollladenantriebe sind auf Lebensdauer wartungsfrei. Der integrierte Thermo-Schutzschalter sorgt dafür, dass der Elektromotor nicht überhitzt. So werden Motor und Rollladen vor Schäden geschützt.
- Leises Flüstergetriebe: Zur Geräuschdämpfung ist der Motorkopf aus schlag- und bruchfestem Kunststoff hergestellt, das Motorgehäuse ist mit einem schalldämpfenden Lack überzogen.
- Komfort: Ein Tastendruck genügt um Ihren Rollladen aus- oder einzufahren. Das spart Zeit und die mühsame Bedienung per Hand entfällt völlig. Funk-Nachrüstung zu einem späteren Zeitpunkt möglich.
- Motor-Highlights: 5 Jahre Garantie - TÜV zertifiziert – einfache Montage - mechanische Endschalter - Einstellung über Endschalterschrauben mit Einstellstift - leises Flüstergetriebe - integrierter Thermoschutz - Rechts- und Linkseinbau möglich - umfangreiche und verständliche Anleitung
3. Bauablauf

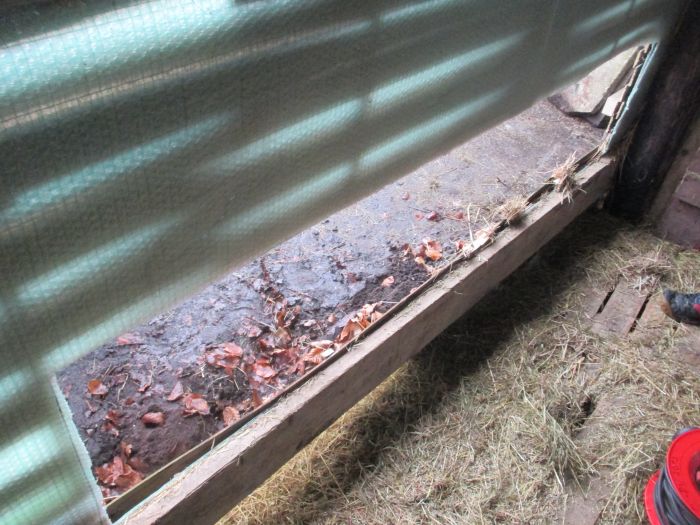

Nach der ganzen Beschaffung des Materials konnte der Bau losgehen. Dazu musste erstmal die Fressluke im Heulager rausgeschnitten werden. Ich entschied mich für eine Fressöffnung mit einer Länge von 2 m und einer Höhe von 45 cm, da der Versand der Stahlwelle für den Jalousiemotor bei meinem Ebay-Anbieter nur bis 2 m möglich war. Meine kleine Herde ist jedoch sehr harmonisch und frisst auch immer an einem Netz, daher hoffe ich, dass diese Größe ausreichen wird.
Wie man auf dem oberen Bild erkennen kann, waren bereits zwei lange Holzbretter im Heulager montiert. Das Innenmaß zwischen den beiden Planken beträgt 90 cm Höhe und sollte gut ausgenutzt werden, indem sich das fahrende Schließbrett dort hoch und runter bewegt. Daher wurde eine Öffnung mit der Höhe von 45 cm in die Lamellenwand geschnitten, was später die reine Fressfläche werden soll.
Die beiden bereits vorhandenen Bretter haben eine Dicke von 3 cm, was wirklich ideal ist. Somit kann die 12 mm dicke OSB-Platte wunderbar in die spätere Fahrspur integriert und von den Brettern gehalten werden.
Erstes Probeliegen: Maße passen und die OSB Platte wird unten von dem Brett wie eine Schiene gehalten und schließt mit ihr ab. Anschließend wurden in die Platte links und rechts jeweils oben an den Seiten Löcher gebohrt, durch die das Drahtseil eingefädelt und mit Drahtklemmen geschlossen wurde (auf dem unteren Bild ist bereits das Gitter sichtbar, welches jedoch erst später eingesetzt wurde).

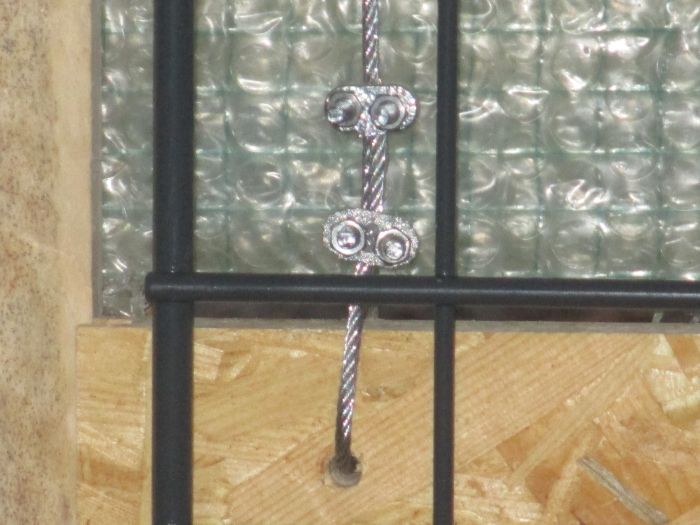

Durch das obere, bereits vorhandene Holzbrett wurden auf der Höhe der verlaufenden Drahtseile vertikale Löcher gebohrt, sodass das Drahtseil quasi eine eigene Führungsschiene hat und sich nur innerhalb dieser Bohrungen bewegen kann, ohne irgendwo festzuhängen oder zu reiben.
Auf die bereits vorhandenen Bretter haben wir jeweils unten und oben noch ein zusätzliches Schalungsbrett geschraubt, die wie ein Rahmen wirken. Durch diesen zusätzlichen Platz zwischen dem herunterfahrenden Brett und dem Gitter wird ein Festhaken der fahrenden Holzplatte vermieden, wenn die Pferde doch mal etwas mehr Heu durch das Gitter ziehen sollten.

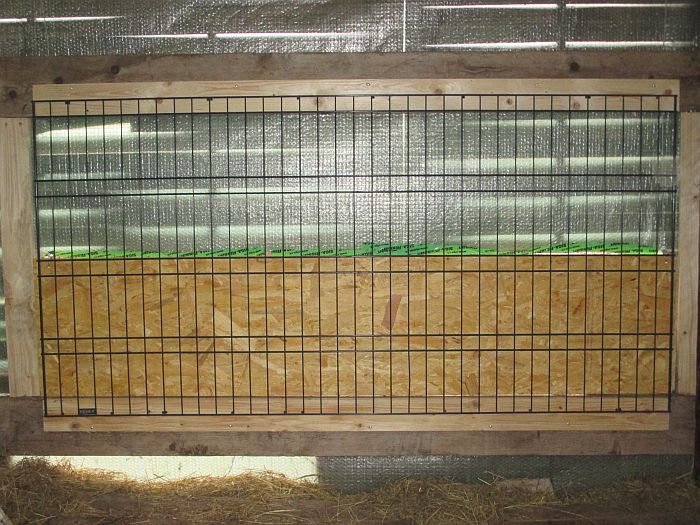

Als nächstes wurde das Gitter montiert. Ich habe mich bewusst für ein festes Gitter und kein Heunetz entschieden, da eins meiner Pferde das Talent hat, die Heunetze, egal welcher Maschenweite und Dicke, zu zerbeißen. Ich möchte darauf hinweisen, dass man bei einer verlangsamten Fütterung durch Netze oder Gitter regelmäßig Zahnkontrollen durch fachlich ausgebildete Pferdedentisten durchführen sollte, um Schäden am Zahnschmelz zu vermeiden.
Das Gitter ist ein gewöhnliches Zaunelement aus dem Baumarkt, die größeren Maschen habe eine Größe von 5 x 10 cm. Durch meine Recherche habe ich erfahren, dass die Pferde trotz dieser Größe nicht zu viel Heu aufnehmen, weil das Gitter fester ist als ein verformbares Heunetz.
Nun konnten wir den Motor anbringen. Dazu wurde der Motor in die Stahlwelle geschoben und am anderen Ende mit dem Motorgegenstück versehen.
Man muss bei der Planung der Endlänge der Stahlwelle bedenken, dass nur diese ausschlaggebend für die Gesamtlänge ist, da der Motor in der Welle verschwindet und somit keine zusätzliche Länge verschafft.
Ich muss dazu sagen, dass die ganze Elektrik von einem Fachmann montiert wurde. Hol dir für diese Arbeiten aus Sicherheitsgründen einen Elektriker, der dir alles sicher verkabelt und anschließt.

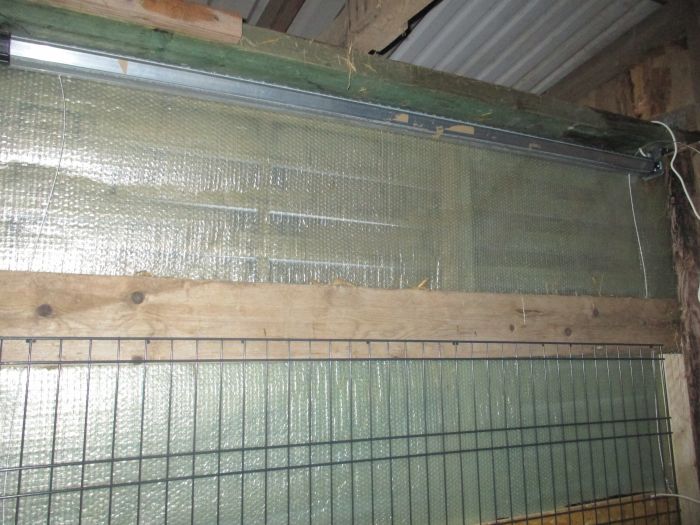

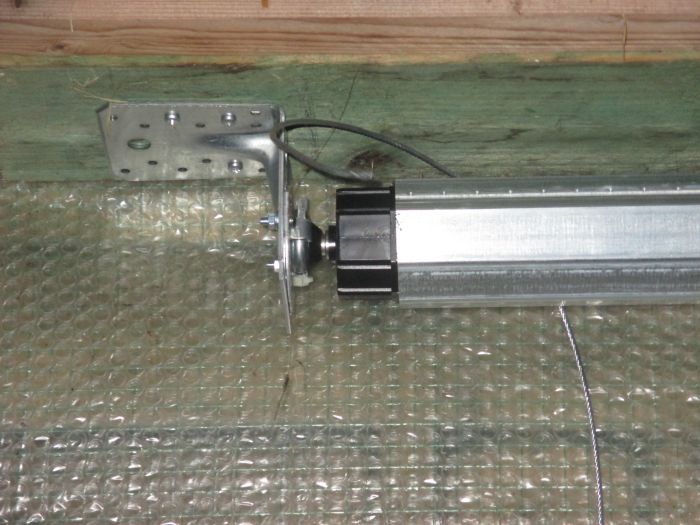

Der Motor wird an den Seiten mittels Winkeln gehalten. Auf den Fotos ist der Draht noch nicht befestigt, daher hängt er noch wirr in der Luft herum.
So sieht dann der Motor aus, wenn er fertig angebracht ist:

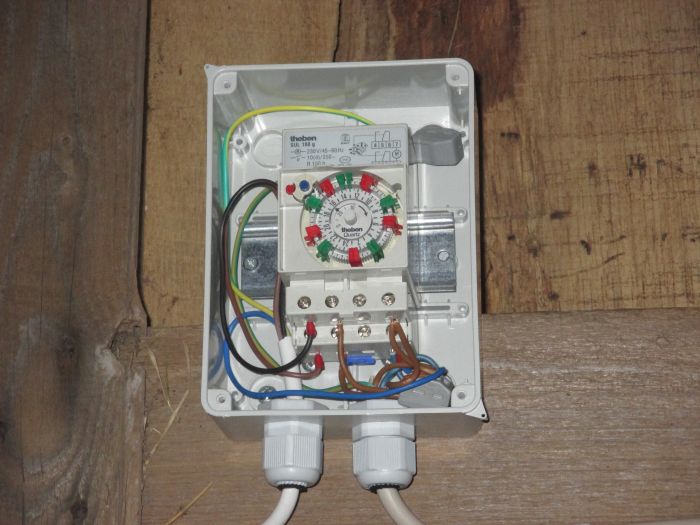

Wir haben in der Nähe des Motors den Verteilerkasten angeschraubt, in den wiederum die Zeitschaltuhr montiert wird. In diesem Kasten (mit Abdeckung) ist die Uhr vor der Witterung und Feuchtigkeit geschützt. Der Motor verfügt über ein ca. 2 m langes Anschlusskabel, das zur Zeitschaltuhr geführt und dort eingebaut wird.
Für solche Raufen benötigt man eine gute Zeitschaltuhr, die über zwei Kanäle verfügt. Jeder Kanal steuert entweder das Öffnen oder Schließen der Raufe. Mir wurde eine analoge Zeitschaltuhr der Marke Theben SUL 188g empfohlen. Sie ist für Umgebungstemperaturen von -20 bis +55°C geeignet, was zumindest in unserem norddeutschen Klima ausreichend ist.
Klicken Sie auf den unteren Button, um den Inhalt von ws-eu.amazon-adsystem.com zu laden.

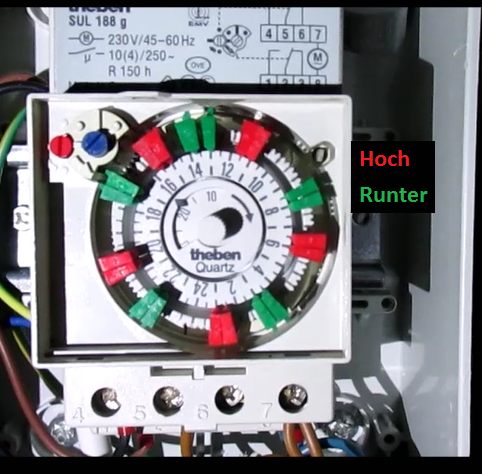

Die kürzeste Schaltzeit beträgt 30 Minuten und wird über bunte Steckreiter eingestellt. Bei den Steckreitern gibt es verschiedene Farben (meist grün und rot oder blau und rot), die jeweils das Öffnen oder Schließen der Raufe veranlassen.
Für meine leichtfuttrige Jungsbande habe ich mich für 2-stündige Fütterungszeiten und 3-stündige Pausen entschieden, stets im Wechsel. Damit erreiche ich eine 5-fache Fütterung am Tag.
Pro Schließ- oder Öffnungsvorgang benötigt die Theben SUL 188g jeweils zwei Steckreiter: der erste Reiter gibt den Stromimpuls, der zweite Reiter schaltet den Impuls ab. Somit braucht man für einen vollständigen Öffnungs- und Schließvorgang insgesamt vier Steckreiter, zwei rote und zwei blaue (bzw. grüne).
Kleiner Tipp: Probier die Testphase des Motors und die Zeitschaltuhr erst ohne das befestigte Fahrbrett aus. Wenn dies alles in Ordnung ist, kannst du den Draht an der Welle befestigen.

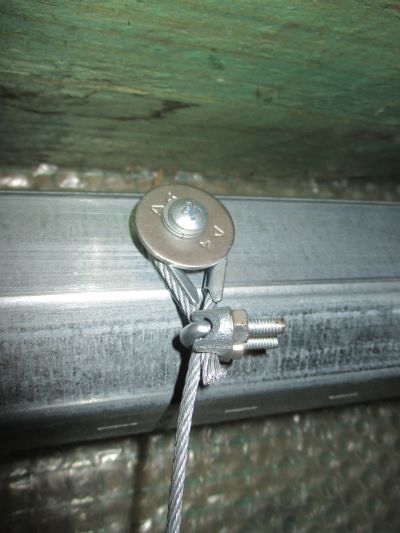

Damit die Welle das Drahtseil richtig „greifen“ kann und auch wirklich hochzieht (denn sonst würde der Motor laufen und das Drahtseil sich nur um die Welle drehen, aber eben nicht aufwickeln), mussten wir etwas tricksen. Zuerst wurde das Drahtseil in die passende Kausche gelegt und mit einer Öse fest verschraubt. Damit diese Schlaufe auf der Welle nicht verrutscht, legten wir eine Unterlegscheibe und einen Federring darüber und schraubten dies nun mit einer selbstschneidenden Schraube an der Welle fest.
Achte jedoch darauf, dass du an der Seite, wo der Motor sitzt, kurze Schrauben benutzt, damit diese den Motor nicht beschädigen oder gar zerstören.
Jetzt fehlt nur noch die richtige Einstellung der Endlage des Fahrbrettes mittels Schrauben am Motor. Dafür war bei mir ein passender Inbusschlüssel im Lieferumfang des Motors dabei.

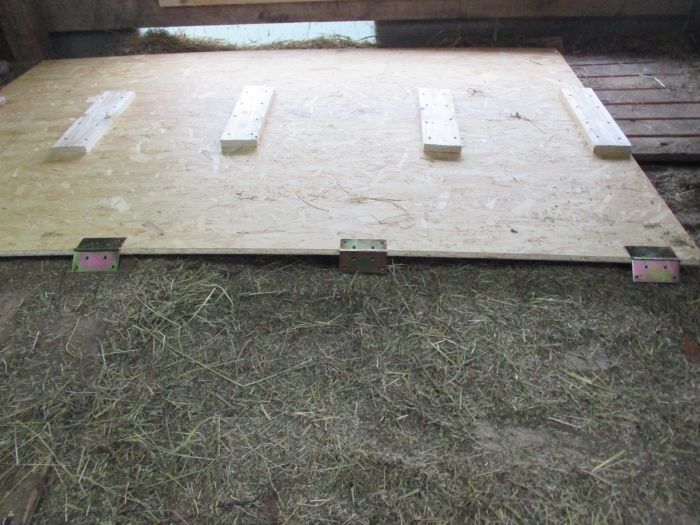

Nun kamen wir langsam dem Ende entgegen und die eigentliche Raufe konnte gebaut werden. Dazu nahmen wir zwei OSB Platten, steckten sie mit Nut und Feder zusammen, sodass ein großes Brett entstand. Damit das große Brett auch wirklich hält, wurde ein Schalungsbrett zersägt. Mit den kleineren Stücken wurden die Nut und Feder verstärkt, damit das Brett nicht zusammen bricht. Am unteren Ende wurden vier Scharniere angebaut, die später die Raufe halten. Mit Hilfe der Scharniere kann die Raufe später ganz eng eingestellt oder auch für Reinigungszwecke komplett geöffnet werden.
Damit die Raufe individuell verstellt werden kann, wird die Öffnung mit einer Gliederkette kontrolliert und kann somit angepasst werden. Dazu befinden sich zwei Schraubhaken seitlich in der Raufe und bei uns auf Höhe des Motors, was jedoch ganz individuell eingestellt werden kann.
Heuraufe im leeren Zustand
Wie man auf dem oberen Bild erkennen kann, schließt das untere Brett der Raufe genau mit dem unteren Schalungsbrett ab und nicht erst mit dem Gitter, was etwas weiter unten verschraubt ist. Damit verhindert man, dass unten eine Kerbe entsteht, in der hineingerutschtes Heu schlecht wird.
Befüllte Heuraufe:
Noch habe ich keinen Überblick, wie viel Heu in die Raufe passt, aber augenscheinlich dürfte das Heu für meine Pferde ca. für zwei Tage reichen, wobei in der Raufe noch mehr Platz ist.
Ansicht von außen:
Zeitgesteuerten Heuraufe selber bauen: mein Fazit
Bereits am nächsten Tag nach der Fertigstellung der Raufe sah man gut, dass die Pferde die Raufe eingeweiht haben. Damit sich die Pferde gut an die neue Fütterung gewöhnen können, bekommen sie weiterhin noch ihre gewohnten Heusäcke, die ich jeden Tag etwas weniger befüllte. Auf diesem Wege möchte ich eine zu schnelle Umstellung und damit eine Kolik-Gefahr vermeiden.
Mit dem ganzen System bin ich soweit zufrieden, jedoch fiel mir auf, dass es sinnig wäre, wenn die Raufe noch ein drittes Paar Schraubhaken und eine weitere Rundstahlkette in der Mitte hätte, da die Bretter unter der Last des Heus doch etwas verbiegen. Das ist jedoch schnell erledigt und kann auch im Nachhinein noch einfach ergänzt werden.
Beachte bitte, dass ich diese Änderung nicht in der oben aufgeführten Materialliste notiert habe und sie im Falle eines Nachbaus noch hinzukommt.
Hier gibt’s die selbstgebaute Heuraufe in Aktion zu sehen:
Copyright Texte & Fotos: Margaretha Lauterwald
Nachtrag von Karolina
Eine Alternative zur zeitgesteuerten Heuraufe ist ein automatisches Weidetor, über das ich dir hier mehr erzähle. Hier findest du außerdem meine Anleitung, wie du ein automatisches Weidetor selber bauen kannst.
